Apple Watch : Une puce conçue par Samsung et gravée en 28nm

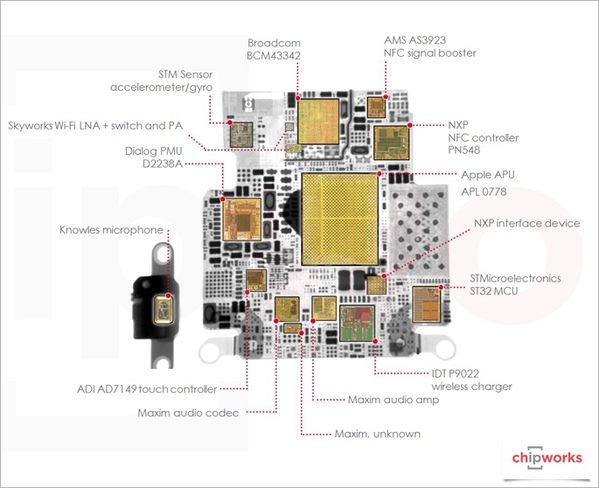

Après le démontage de la carte mère S1 de l’Apple Watch par ABI Research, c’est au tour de Chipworks de proposer son démontage révélant ainsi quelques détails intéressants liés au type de technologie de procédé utilisé, en plus de faire la lumière sur les 29 composants intégrés avec une conception unique.

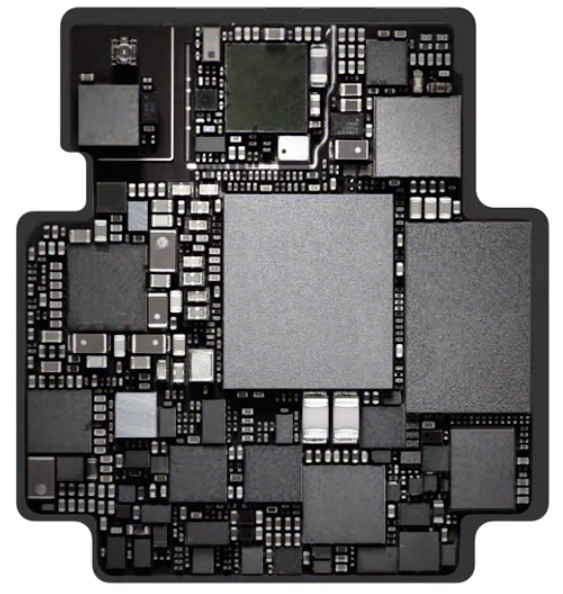

Tout d’abord, il faut savoir que la S1 est le cœur de la montre, sans elle rien ne serait possible. Elle intègre près de 30 composants minuscule sans pour autant laisser la puissance sur la bas côté. Le tour de force est surtout lié au fait d’avoir tous ses éléments dans une puce de de 26mm x 28mm. Apple a su tirer parti de la moindre place pour rassembler la puce NFC, le WiFi, la puce audio, l’accéléromètre et autres en un seule endroit. Les analyses en sont même surpris qu’Apple ait réussi cet exploit.

apple-watch-une-puce-concue-par-samsung-et-gravee-en-28nm

Mais une chose reste étonnante, c’est le CPU/GPU quia été gravé en 28nm par Samsung. Le procédé qu’Apple vise aujourd’hui pour la gravure de ses puces, est situé entre le 20 et 14 nm comme pour l’iPhone 6 (20nm). La gravure de 28nm de l’Apple Watch est celle utilisée à l’époque de l’iPhone 5S, soit moins que ces concurrents avec des puces gravées en 45nm comme la Moto 360.

On peut donc penser que la prochaine mouture de l’Apple Watch sera plus fine, si la gravure passe au 14nm. Bonne nouvelle !
